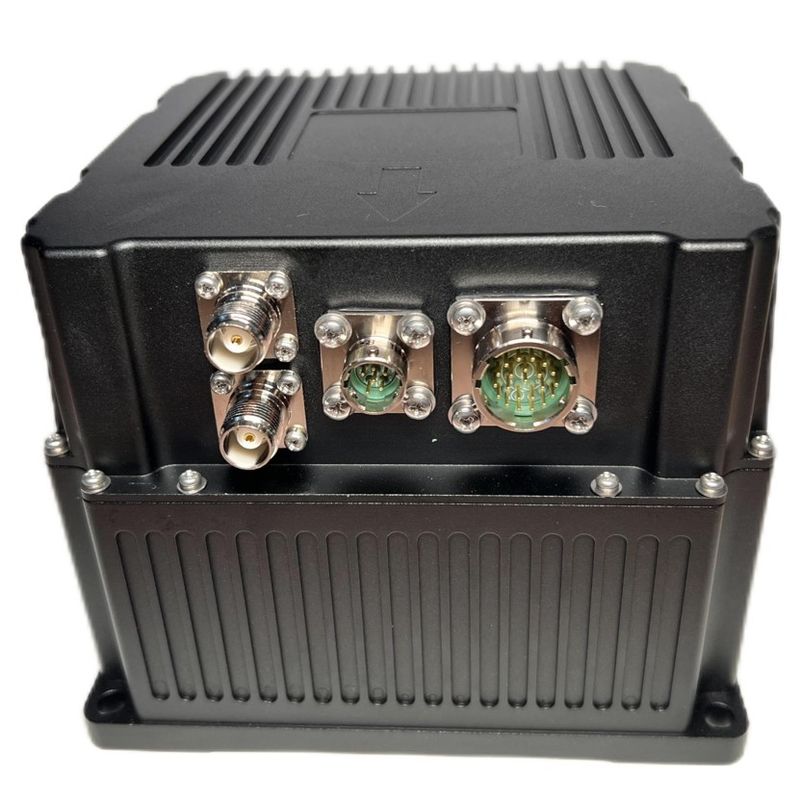

BTSTC-70S Uydu Entegre Navigasyon Sistemi Kuvars Esnek Hızlandırma 12V-36VDC
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BTSTC |
| Sertifika: | CE |
| Model numarası: | INS70S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | 26000 |
| Ambalaj bilgileri: | sünger ve kutu |
| Teslim süresi: | 2 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 500/ay |
|
Detay Bilgi |
|||
| Yön açısı aralığı: | 0° ~ 360° | Güç kaynağı: | 12V-36VDC |
|---|---|---|---|
| Anten Sayısı: | İki GNSS anteni | ||
| Vurgulamak: | Uydu Entegre Navigasyon Sistemi,BTSTC-70S entegre navigasyon sistemi,12V-36VDC Navigasyon Sistemi |
||
Ürün Açıklaması
Uydu Entegre Navigasyon Sistemi
BTSTC-70S entegre navigasyon sistemi, üç eksenli yüksek hassasiyetli fiber optik jiroskop, kuvars esnek hızlandırıcı ve yüksek-
Hareketli taşıyıcıların pozisyonu, hızı ve pozisyonunun yüksek hassasiyetle ölçülmesini sağlayabilir.
Tasarım
* 70 üç eksenli entegre fiber optik jiroskop
* Kuvars esnek hızlandırma
* IF dönüştürme devri, navigasyon bilgisayarı
* Uydu navigasyon alıcısı
* Uydu sinyali alan anten
* Arayüz panosu
* Güç kaynağı
* 2 GNSS ölçüm antenleri ve bağlantı kabloları
Teknik özellikler
Ölçme aralığı | Hedef açısı aralığı | 0° ~ 360° |
| Pitch açısı aralığı | ±90° | |
| Yuvarlanma açısı aralığı | ±180° | |
| Köşe hızı ölçüm aralığı- | ±500°/s | |
| Hızlandırma ölçüm aralığı | ±20g | |
| Hizalama süresi | GNSS yönlendirme etkili | ≤1 dakikalık |
| GNSS yönelimi geçersiz | ≤5 dakikalık | |
| Kendini hizalama doğruluğu | Kurs açısı hizalama doğruluğu | ≤ 0,1 ° * saniye (Lat) (1σ, Lat yerel enlem) |
| Durum açısı hizalanması | ≤0.01°(1σ) | |
Düzleştirme doğruluğu: Entegre navigasyon | Kurs açısı hizalama doğruluğu | ≤ 0.1 ° (1σ, başlangıç uzunluğu ≥ 2 m) |
| Durum açısı hizalanması | ≤0.02° ((1σ) | |
Saf inersiyel navigasyon doğruluğu, 1H | Konum doğruluğu | ≤2nmile/h ((CEP) |
| Hız doğruluğu | ≤1,2m/s ((RMS) | |
| Kurs açısı bakımı | ≤0.02° ((1σ) | |
| Durum açısı koruma | ≤0.01°(1σ) | |
Entegre navigasyon doğruluğu | Tek nokta konumlandırma | Seviye ≤ 3m, yüksekliği ≤ 5m (RMS) |
| RTK yardımcı konumlandırma doğruluğu | Seviyesi ≤ 2cm, yüksekliği ≤ 5 cm (RMS) | |
| Hız doğruluğu | ≤0.03m/s ((RMS,PDOP≤4) | |
| Kurs açısı doğruluğu | ≤0.03°(1σ) | |
| Durum doğruluğu | ≤0.01°(1σ) | |
Giroskop performansı | Sıfır yanılsama istikrarı | ≤ 0,05 °/H (1σ, 10s pürüzsüz) |
| Sıfır yanılsama istikrarı | ≤ 0,015 °/H (1σ, 100s düzeltme) | |
| Sıfır önyargılı tekrarlanabilirlik | ≤0,015°/h ((1σ) |
Hızlandırıcı performansı | Sıfır yanılsama istikrarı | ≤ 0,15 mg (1σ, 10s yumuşak) |
| Sıfır yanılsama istikrarı | ≤ 0.05mg (1σ, 100s düzeltme) | |
| Sıfır önyargılı tekrarlanabilirlik | ≤0.05mg ((1σ) | |
Diğer göstergeler | Güç kaynağı | 12V-36VDC |
| Güç tüketimi | Sabit durumdaki güç tüketimi ≤ 20W, geçici güç tüketimi ≤ 40W | |
| Ağırlık | ≤3kg | |
| Genel boyutlar | 150 mm × 150 mm × 120 mm | |
| Kurulum boyutları | 137 mm×137 mm(4×φ6.5 mm) | |
| Anten sayısı | İki GNSS anten |
